تطبيق وأهمية غرفة نظيفة FFU وحدة فلتر المروحة
تعتبر شبكة سقف وحدة فلتر المروحة مكوناً حاسماً في أنظمة تكييف الغرف النظيفة الحديثة ، والتي تعمل كعمود الفقر الهيكلي والوظيفي لتقديم تدفق الهواء الصفيفي المرشح للغاية في بيئات خاضعة للسيطرة.
نظرة عامة
إنمروحة فلتر وحدة شبكة السقفهو مكون حاسم في أنظمة تكييف الغرف النظيفة الحديثة ، ويعمل كعمود الفقر الهيكلي والوظيفي لتقديم تدفق الهواء المرشح للغاية في البيئات الخاضعة للسيطرة. مركزي للصناعات الحساسة للتلوث— بما في ذلك الأدوية والتكنولوجيا الحيوية وتصنيع أشباه الموصلات والرعاية الصحية فيتصميم شبكة سقف وحدة فلتر المروحةيدمج فلاتر الهواء الجسيمي عالية الكفاءة (HEPA) أو الهواء المنخفض للغاية (ULPA) مع المروحة المتكاملة لضمان تدفق الهواء المتسق والموحد عبر طائرة سقف الغرف النظيفة بأكملها. مهندسة جيدةمروحة فلتر وحدة سقف شبكة المصنعيضمن التصنيع الدقيق، التوافق وحدات، والامتثال لمعايير ISO 14644-1. إنسقف FFUغالبا ما يتم تطبيقها كـشبكة سقف FFUيدعم النشر القابل للتوسع والتكامل السلس مع أنظمة السقف المعلق. كجزء من الأوسعنظام شبكة السقف FFU ، فإنه يتيح إعادة التكوين المرنة ، مبسطةتركيب FFU ، والوصول إلى الصيانة المثلى. إننظام سقف FFUغالبا ما يستخدم موحدةشبكة FFU Tتكوينات الصلابة الهيكلية والاتساق الجمالي. للمهنيين تقييم الحلول، الفهمغرفة نظيفةمتطلبات، اختيار المناسبffu لغرفة نظيفةوحدات وتقييمسعر FFUمقارنة بمقاييس الأداء ضرورية. وفي النهاية، فإنتصميم شبكة السقف FFUيؤثر بشكل مباشر على جودة الهواء وكفاءة الطاقة ووقت التشغيل والامتثال التنظيمي مما يجعله لا غنى عنه في التطبيقات التجارية والصناعية الحرجة.

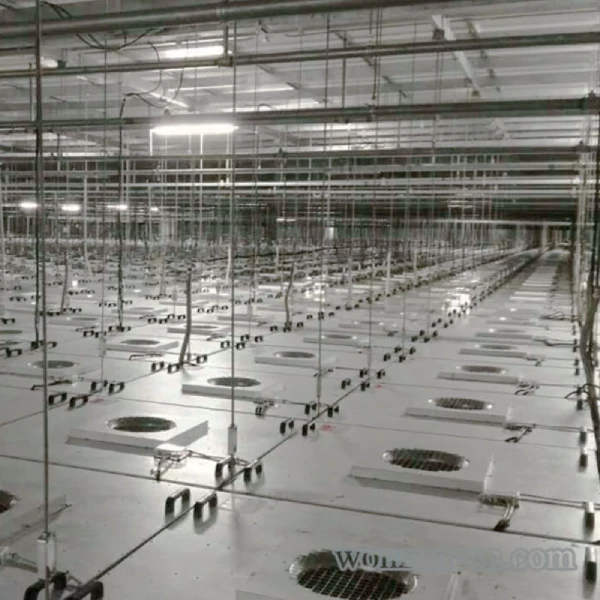

الشكل 1: نموذجي تطبيق وأهمية غرفة نظيفة FFU تركيب وحدة فلتر المروحة في مبنى تجاري
تطبيق وأهمية غرفة نظيفة FFU وحدة فلتر المروحة
ما هو وكيف يعمل
A غرفة نظيفةيعتمد على aمروحة فلتر وحدة شبكة السقفللحفاظ على جودة الهواء الدقيقة. ألفffu لغرفة نظيفةهو وحدة مستقلة تدمج مروحة ومحرك وفلتر عالي الكفاءة (عادة HEPA أو ULPA) لتوفير تدفق هواء طبقي مطهر باستمرار في بيئات خاضعة للسيطرة. تثبيت داخل نظام سقف معلق ، فإنه يجذب الهواء المحيط ، ويصف الجسيمات إلى 0.1. 0.3 ميكرون، وتوفر الهواء النظيف بشكل موحد للأسفل.
المكونات الرئيسية
- المروحة والمحركات : توفير تدفق هوائي ثابت وضغط ثابت ؛ في كثير من الأحيان EC (إلكترونيا) للتحكم في كفاءة الطاقة والسرعة.
- لفائف : يمكن دمج لفائف التبريد / التدفئة الاختيارية في بعض النماذج المتقدمة لتنظيم درجة الحرارة والرطوبة.
- فلاتر : فلاتر HEPA أو ULPA تضمن ≥ 99.97٪ التقاط الجسيمات في 0.3 &ميكرو؛ م— مهمة للعمليات الحساسة للتلوث.
- مخطفات : السماح بتعديل دقيق لحجم تدفق الهواء لكل وحدة ، ودعم التوزيع المتوازن عبرنظام شبكة السقف FFU.
- التحكمتشمل محركات التردد المتغير (VFDs) ، والمراقبة عن بعد ، والتكامل مع أنظمة إدارة المباني (BMS) لتتبع الأداء في الوقت الحقيقي.
التطبيقات الرئيسية
إننظام سقف FFUيتم نشرها على نطاق واسع عبر القطاعات التي تتطلب مراقبة بيئية صارمة:
- الرعاية الصحيةغرف العمليات والصيدليات ووحدات العزل حيث يجب تقليل مسببات الأمراض المنقولة في الهواء إلى أدنى حد ممكن.
- الصناعية : تصنيع أشباه الموصلات ، مختبرات التكنولوجيا الحيوية ، وتصنيع الأدوية بيئات تتطلب ISO Class 3&ndash؛ 8 النظافة.
- المباني التجارية : تستفيد مراكز البيانات والمختبرات الراقية من قابلية التوسع وحدات الصيانة المنخفضة.
- التعليمتستخدم مختبرات الجامعات النظيفة ومرافق البحوث وحدات التدريس والنماذج الأولية في ظروف خاضعة للرقابة.
الفوائد والمزايا
اعتمادتصميم شبكة سقف وحدة فلتر المروحةيوفر مرونة وقابلية للتوسع وفعالية التكلفة على التكييف التقليدي. طبيعتها المكونة من وحدات تبسطتركيب FFUيقلل من وقت البناء ويسمح بإعادة التكوين مع تطور الاحتياجات. يتم تحسين استهلاك الطاقة عن طريق أجهزة التحكم الذكية ومروحة EC. عندما يتم الحصول عليها من شخص ذو سمعة جيدةمروحة فلتر وحدة سقف شبكة المصنعأوFFU سقف شبكة المصنعوحدات تلبي شهادات صارمة للموثوقية والأداء. إنشبكة FFU Tالتوافق يضمن التكامل السلس مع أنظمة تعليق السقف القياسية. علاوة على ذلك، التنافسيةسعر FFUنقاط— خاصة عندما يتم شراؤها بالجملة من مصنعين معتمدين تعزيز عائد الاستثمار. عموماً، فإنتصميم شبكة السقف FFUوشبكة سقف FFUيوفر النظام نقاء الهواء غير المسبوق، والرونة التشغيلية، وقيمة طويلة الأجل في البيئات الحرجة.
الشكل 2: تصميم شبكة سقف وحدة فلتر المروحة يظهر المكونات الداخلية ومسارات تدفق الهواء
تطبيق وأهمية غرفة نظيفة FFU وحدة فلتر المروحة
وحدات فلتر المروحة (FFUs) هي مكونات حاسمة في بيئات الغرف النظيفة الحديثة ، وتوفر تدفق هواء طبقي أو مضطرب مع ترشيح الجسيمات عالية الكفاءة. تصميمهم وحدات يتيح التكامل المرن في سقف الغرف النظيفة ويدعم ISO 1 صارمة. متطلبات تصنيف ISO 9.
المواصفات التقنية
| المعلمة | النطاق النموذجي |
|---|---|
| قدرة تدفق الهواء | 300– 1200 متر و sup3 ؛ / ساعة لكل وحدة |
| قدرة التبريد | 0– 1.5 كيلوواط (تبريد متكامل اختياري) |
| سعة التدفئة | 0– 2.0 كيلوواط (تدفئة متكاملة اختيارية) |
| شبكة سقف FFU | 600 & مرات؛ 600 مم، 600 & مرات؛ 1200 مم، أو تخطيطات وحدات مخصصة |
| كفاءة الفلتر | هيبا H13– H14 (99.95 & ndash؛ 99.995 ٪ @ 0.3 & ميكرو ؛ م) ؛ ULPA U15– U17 اختياري |
| طاقة المروحة | 80– 300 واط (معيار المحرك EC) |
| مستوى الضوضاء | 45– 58 ديسيبل (أ) عند 1 متر |
| كفاءة الطاقة | &ge؛ كفاءة نظام المروحة بنسبة 45% (متوافقة مع IEC 61584) |
الاعتبارات المتعلقة بالأبعاد والحجم
قياسيمروحة فلتر وحدة شبكة السقفتتوافق الوحدات مع أنظمة السقف المعلقة T-bar. الأحجام الشائعة تشمل 600 & مرات؛ 600 مم و 600 & مرات؛ 1200 مم لمطابقةشبكة FFU Tالمسافة. ارتفاع السقف وتصنيف الغرفة وتغييرات الهواء المطلوبة في الساعة (ACH) تملي كثافة الوحدة. بالنسبة لـ ISO 5 (الفئة 100) ، &ge؛ 60 ACH هو نموذجي— تتطلب تغطية كاملة أو متدرجةنظام شبكة السقف FFUتخطيط. كما يجب تقييم قدرة الحمل الهيكلي وإمكانية الوصول للصيانة خلالتركيب FFU.
معايير الاختيار
- مباراةغرفة نظيفةفئة ISO مع مناسبةتصميم شبكة السقف FFUوصف الفلتر (HEPA / ULPA)
- تحقق من التوافق مع الموجودةنظام سقف FFUومروحة فلتر وحدة سقف شبكة المصنعالمعايير
- تقييمffu لغرفة نظيفةتوحيد تدفق الهواء ، وانخفاض الضغط ، واحتياجات التكرار
- النظر في المدى الطويلسعر FFUمقابل توفير الطاقة من مروحة EC وتشغيل منخفض الضوضاء
- ضمان قابلية الخدمة: الوصول لاستبدال الفلتر وصيانة المروحة داخلFFU سقف شبكة المصنعالبيئة
الشكل 3: سقف FFU مفصل مع مكونات ملصقة
أسئلة متكررة
ما الفرق بين FFU ومعالج الهواء القياسي؟
وحدة فلتر المروحة (FFU) هي جهاز وحدات مستقل يجمع بين مروحة ومحرك وفلتر عالي الكفاءة (عادة HEPA أو ULPA) في سكن واحد مصمم خصيصا لبيئات الغرف النظيفة. على عكس معالجات الهواء القياسية الذي شرط وتداول الهواء عبر أنظمة HVAC كبيرة&mdash؛ تعمل وحدة FFU محليًا ، وتوفر تدفق هواء مرشح ومطبق مباشرة إلى مساحة الغرفة النظيفة. يتم تركيب FFUs في شبكة السقف وتعمل بالتوازي للحفاظ على نظافة الهواء الدقيقة من فئة ISO. تصميمها المدمج، والضوضاء المنخفضة، وتشغيل التوصيل واللعب تجعلها مثالية لغرف نظيفة وحدات. تفتقر أجهزة معالجة الهواء القياسية إلى الترشيح المتكامل في نقطة التسليم ولا يمكنها تحقيق نفس المستوى من التحكم في الجسيمات المحليةغرفة نظيفةالنظام.
ما هي العوامل التي تؤثر على سعر FFU وتكلفة تصميم شبكة السقف لوحدة فلتر المروحة؟
سعر FFUيختلف بناء على كفاءة الفلتر (HEPA مقابل ULPA) ، وقدرة تدفق الهواء (CFM) ، وكفاءة الطاقة (محركات EC) ، وخيارات التحكم (VFD ، المراقبة الذكية) ، وشهادات (ISO 14644 ، NSF). إنتصميم شبكة سقف وحدة فلتر المروحةالتكلفة تعتمد على تعقيد التخطيط، ارتفاع السقف، التكامل الهيكلي، وما إذا كان & rsquo; جزء من بناء جديد أو تجديد. مخصصةمروحة فلتر وحدة شبكة السقفتكوينات— خصوصا تلك التي تتطلب دعمًا معززًا أو ختمًا متخصصًا. إضافة إلى النفقات العمالية والمادية. الطلبات السائبة من مؤسسةمروحة فلتر وحدة سقف شبكة المصنعفي كثير من الأحيان تقليل التكاليف لكل وحدة من خلال وفورات الحجم والإنتاج الموحد.
هل هناك مخططات تقنية متاحة لتركيب سقف FFU؟
نعم ، يقدم المصنعون مخططات تقنية مفصلةسقف FFUالتكامل— بما في ذلك وجهات نظر cutaway مننظام شبكة السقف FFU ، قوسين التثبيت ، تفاصيل التثبيت ، والاتصالات الكهربائية. هذه الرسوم البيانية توضح كيف تتوافق الوحدات الفردية داخلشبكة سقف FFUواجهة معشبكة FFU Tودمج مع أنظمة الإضاءة وقمع الحرائق. كما تظهر الرسوم البيانية أنماط تدفق الهواء وفرقات الضغط والمسافات الموصى بها لضمان تدفق طبقي موحد. الاستخدام الصحيح لهذه المخططات يضمن الامتثالتركيب FFUوتجنب الاضطرابات أو المناطق الميتة في الغرفة النظيفة.
ما هي الأبعاد القياسية لشبكة سقف FFU ونظام شبكة سقف FFU؟
قياسيشبكة سقف FFUوحدات تتطابق عادة أحجام بلاط السقف المشتركة: 600 وأمرات؛ 600 مم (24 & مرات؛ 24 بوصة) ، 600 & مرات؛ 1200 مم (24 & مرات؛ 48 بوصة) ، و 300 & مرات ؛ 1200 مم (12 وأمرات؛ 48 بوصة). إننظام شبكة السقف FFUيجب أن تستوعب عمق الوحدة (عادة 300 و 450 مم) مع السماح بالتخليص عن استبدال الفلتر والوصول إلى الخدمة. تتبع المسافة الشبكيةشبكة FFU Tالمعايير— عادة 15 مم أو 24 مم عرض الألومنيوم أو الصلب السكك الحديدية &mdash؛ لدعم تحمل الحمل ودقة المواءمة. مخصصةتصميم شبكة السقف FFUقد تعدل الأبعاد لغرف غير قياسية أو التكامل الهجين HVAC، ولكن التوافق مع معيار الصناعةسقف FFUالبنية التحتية لا تزال ضرورية.
كم من المرات تتطلب FFU الصيانة؟
الصيانة لـffu لغرفة نظيفةيتضمن فحوصات بصرية ربع سنوية، فحوصات نصف سنوية للمحرك والمحامل، والتحقق من صحة الأداء الكامل السنوي (تدفق الهواء، انخفاض الضغط، سلامة الفلتر). فلاتر HEPA عادة ما تستمر 3– 5 سنوات اعتمادا على حمولة الجسيمات المحيطة. قد تتطلب فلاتر ULPA استبدالًا مبكرًا. الطوائق، الختم، وشبكة سقف FFUيجب فحص الإطار خلال كل دورة خدمة لمنع التسرب. تغييرات الفلتر والمعايرة المجدولة تضمن الامتثال المستمر لمتطلبات فئة ISO. صيانة جيدةFFU سقف شبكة المصنعنظام معتمد يقلل من وقت التوقف ويمدد عمر المعدات.
كيف تحسن وحدات الهواء في الغرف النظيفة جودة الهواء الداخلي؟
FFUs تعزيز جودة الهواء الداخلي بشكل كبير عن طريق إعادة تدوير الهواء باستمرار من خلال فلاتر عالية الكفاءة. إزالة ≥ 99.99% من الجسيمات 0.3 &ميكرو؛ م (HEPA) أو ≥ 0.12 &ميكرو؛ م (ULPA). تحافظ هذه العملية على عدد الجسيمات المنخفض جداً في الهواء ، وهو أمر حاسم للتطبيقات الصيدلانية وشبه الموصلات والطبية الحيوية. على عكس التكييف التقليدي ، فإنغرفة نظيفةيقدم النهج تدفق هواء طبقي موحد للأسفل
