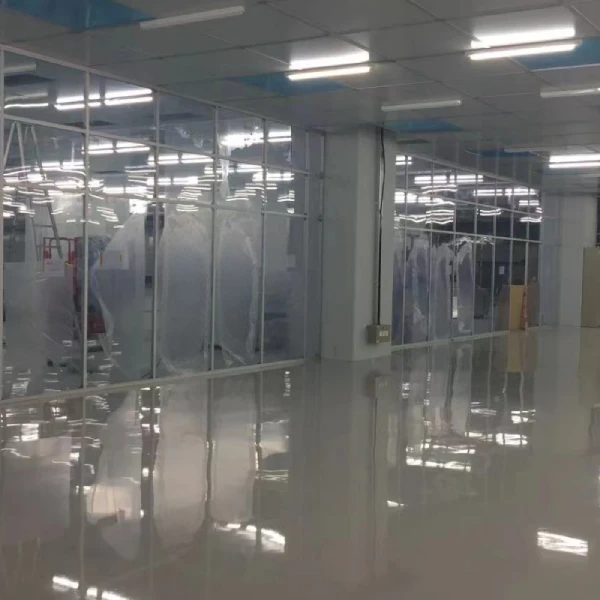

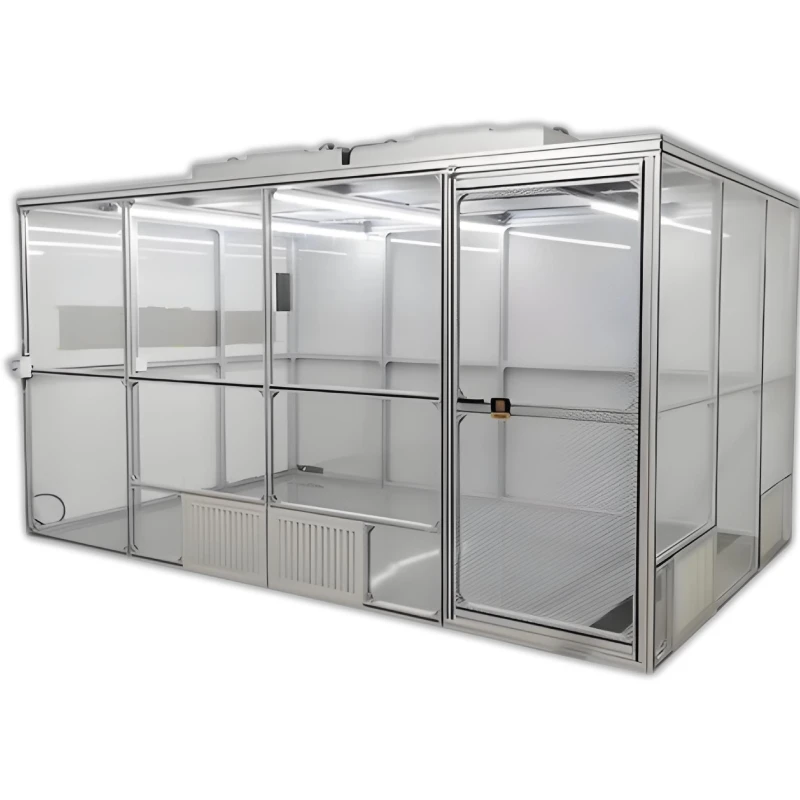

أكريليك نظيفة كشك / أكريليك نظيفة غلاف
نظرة عامة:
أكريليك كشك نظيف هو وحدة وحدات، وحدة مكافحة التلوث ذاتية الدعم مصممة لإنشاء منطقة نظيفة محلية داخل ورشة عمل عامة أو غرفة نظيفة موجودة. صممت مع لوحات أكريليك شفافة وإطار من الدرجة الصناعية ، وتوفر رؤية ممتازة وسهولة الوصول وحماية الجسيمات الموثوقة للعمليات الحساسة. هذه الوحدة مثالية للتطبيقات التي تتطلب نظافة ISO Class 6-7 (Class 1,000-10,000) دون تكلفة بناء غرفة نظيفة دائمة.
الكلمات المفتاحية:
التفاصيل:
نظرة عامة على المنتج
في أكريليك كشك نظيف هو وحدات وحدات مكافحة التلوث ذاتية الدعم مصممة لإنشاء منطقة نظيفة محلية داخل ورشة عمل عامة أو غرفة نظيفة موجودة. بنيت مع لوحات أكريليك شفافة وإطار من الدرجة الصناعية ، فإنه يوفر رؤية ممتازة وسهولة الوصول وحماية الجسيمات الموثوقة للعمليات الحساسة.
This unit is ideal for applications requiring ISO Class 6–7 (Class 1,000–10,000) cleanliness without the cost of building a permanent cleanroom.
الميزات الرئيسية
-
High Transparency
Optical-grade acrylic (PMMA) panels provide crystal-clear visibility, allowing operators and supervisors to monitor processes from outside without compromising cleanliness. -
Modular Construction
Prefabricated panels and frame components allow for easy assembly, disassembly, and reconfiguration as production needs change. -
HEPA/ULPA Filtration
Integrated fan filter units (FFUs) deliver ISO Class 5–6 clean air vertically downward, sweeping particles away from the work zone. -
Rigid Frame Options
متاح مع استخراج الألومنيوم الصناعي (خفيفة الوزن ومقاومة للتآكل) أوstainless steel (الثقيلة، الصيدلانية الصف) الأطر. -
تكوينات الجدار الناعم أو الصلب
الجمع بين لوحات الاكريليك مع anti-static PVC strip curtains for entry points or partial enclosures, balancing cleanliness with accessibility. -
Static Control (Optional)
Anti-static acrylic panels and grounding kits available for ESD-sensitive تجميع الإلكترونيات. -
Easy Access
Sliding or hinged acrylic doors with magnetic catches or latches provide convenient operator entry.
إكسسوارات اختيارية
-
ESD Grounding Kit – لوحات الأكريليك المضادة للستاتيك لتبديد الشحنة الساكنة.
-
مصباح المبيدات للأشعة فوق البنفسجية – Surface sterilization during idle periods.
-
HEPA Filter Pressure Gauge – Real-time filter differential pressure monitoring.
-
Voice Prompt System – Audio guidance for FFU status and filter replacement alerts.
-
عجلات مع الفرامل – كشك نظيف متنقل لتحديد موقع محطة العمل المرنة.
-
Stainless Steel Workbench – Integrated table surface inside the booth.
-
Particle Counter Port – Pre-installed port for external particle monitoring.
-
Interlocked Entry Door – Prevents both doors from opening simultaneously.
التطبيقات
-
Electronics Assembly – PCB soldering, mobile phone repair, hard drive assembly.
-
تصنيع الأجهزة الطبية – القسطرة، والحقنة، وتجميع الزرع.
-
Laboratory Workstations – Microscope work, sample preparation, cell culture handling.
-
Pharmaceutical Compounding – Non-sterile mixing and dispensing (ISO Class 7–8).
-
البصريات أدوات الدقة – تجميع العدسة، المعايرة، والتفتيش.
-
Food Packaging – Hygiene zones for ready-to-eat meal assembly.
-
Research & Development – Clean testing environments for prototype development.
Why Choose an Acrylic Clean Booth?
-
Cost-Effective – Significantly lower capital cost compared to permanent softwall or hardwall cleanrooms.
-
رؤية ممتازة – يتيح الاكريليك الواضح المراقبة البصرية على مدار الساعة دون دخول المنطقة النظيفة.
-
Flexible & Expandable – Modular design permits future size changes, relocation, or reconfiguration.
-
التثبيت السريع – تجميع الألواح الجاهزة في الموقع في 1 & ndash ؛ يومين (مقابل أسابيع في الغرف النظيفة التقليدية).
-
Easy to Clean – Smooth acrylic surface wipes clean with standard cleanroom wipes and isopropyl alcohol.
-
Low Maintenance – FFUs have long-life HEPA filters (3–5 years typical); acrylic panels require no special care.
-
Energy Efficient – الحجم المغلق يقلل من وقت تشغيل FFU وتكاليف التبريد / التدفئة مقارنة بالغرف النظيفة الكاملة.
أسئلة متكررة
- 1 ما هي الأخطاء التشغيلية الشائعة التي يجب تجنبها لتمديد عمر كشك غرفة نظيفة وضمان الامتثال؟
- 2 ماذا تعني "كما بنيت" و "في الراحة" و "تشغيل" عند إجراء اختبار النظافة؟
- 3 ما هي نقاط التشغيل والصيانة اليومية لضمان التشغيل المستقر على المدى الطويل لكشك غرفة نظيفة؟
- 4 ما هي نقاط التشغيل والصيانة اليومية لضمان التشغيل المستقر على المدى الطويل لكشك غرفة نظيفة؟
- 5 هل يتطلب التحكم في درجة الحرارة والرطوبة داخل كشك غرفة نظيفة؟ ما هي المعايير؟
- 6 ما هي الاعتبارات الهيكلية التي يجب مراعاتها عند اختيار وتركيب كشك غرفة نظيفة؟
- 7 ما هي "تدفق طبقي" و "تدفق مضطرب" ؟ لماذا تستخدم الأكشاك النظيفة في الغالب "تدفق طبقي عمودي أحادي الاتجاه"؟
- 8 ما هي المتطلبات المحددة المطبقة عند استخدام كشك الغرف النظيفة في مجالات تصنيع الإلكترونيات أو الأدوية الحيوية؟
- 9 ما هي المعايير التقنية الأساسية لكشك غرفة نظيفة؟ كيف يتم تعريف فئة النظافة؟
- 10 ما هو كشك غرفة نظيفة؟ كيف تختلف عن الغرفة النظيفة التقليدية؟
- 11 ما هي مستويات النظافة التي يمكن للكشك تحقيقها؟
- 12 ما هو كشك الغرف النظيفة؟
1
ما هي الأخطاء التشغيلية الشائعة التي يجب تجنبها لتمديد عمر كشك غرفة نظيفة وضمان الامتثال؟
- عائق تدفق الهواء: لا تضع معدات طويلة ضمن 30 سم من وجه منفذ الهواء، لأن هذا يعطل مباشرة التدفق الطبقي، مما يسبب دوامة محلية وتراكم الجسيمات.
- إدخال غير صحيح: يجب على الموظفين ارتداء ملابس غرفة نظيفة وغطاء شعر وغطاء أحذية وتجنب الحركات السريعة أو الاهتزاز داخل كشك – الناس هم مصدر حوالي 80٪ من التلوث في كشك نظيف.
- العمل مع الأخطاء: إذا كانت مروحة FFU تصنع ضوضاء غير طبيعية أو الضغط التفاضلي غير عادي، توقف وفحص على الفور. يمكن أن يسبب التشغيل مع مشاكل المروحة تلف وسائل تصفية HEPA وتدفق الملوثات إلى منطقة الإنتاج.
2
ماذا تعني "كما بنيت" و "في الراحة" و "تشغيل" عند إجراء اختبار النظافة؟
هذه المصطلحات الثلاثة تحدد حالة المرفق أثناء الاختبار (حسب ISO 14644 و GB 50073):
- As‑built: تم الانتهاء من تشغيل الكشك، ولكن لا توجد معدات إنتاج أو مواد أو موظفين في الداخل. هذه هي الحالة الأساسية للقبول.
- في الراحة: تم تثبيت المعدات وتشغيلها كما اتفق عليه، ولكن لا يوجد مشغلون حاضرون. غالبا ما يستخدم أثناء التحقق من صحة المعدات.
- التشغيل: الكشك في الإنتاج العادي مع وجود موظفين محددين واتباع الإجراءات المحددة. هذه هي الدولة الأكثر واقعية؛ قد يسمح لدرجة النظافة أن تكون مستوى أقل من مستوى الراحة.
3
ما هي نقاط التشغيل والصيانة اليومية لضمان التشغيل المستقر على المدى الطويل لكشك غرفة نظيفة؟
- ما قبل التشغيل: بدء المروحة 10– قبل 15 دقيقة من دخول الموظفين للسماح للنظام بالتنظيف الذاتي والوصول إلى نظافة الحالة الثابتة.
- استبدال الفلتر: مراقبة مقياس الضغط التفاضلي FFU. استبدل الفلتر الأساسي عندما تصل مقاومته إلى ضعف القيمة الأولية، أو عندما تنخفض سرعة تدفق الهواء HEPA بشكل ملحوظ. في البيئات العادية ، استبدل الفلتر الأساسي مرة واحدة على الأقل في السنة.
- طرق التنظيف: استخدم بكرات لاصقة أو مناديل غير منسوجة مع كحول الأيزوبروبيل أو الماء النقي. لا تستخدم أبدا مواد تنظيف تفرج السيليكون أو تآكل، لأنها قد تضر بالستائر المضادة للستاتيك أو وسائل الفلتر.
4
ما هي نقاط التشغيل والصيانة اليومية لضمان التشغيل المستقر على المدى الطويل لكشك غرفة نظيفة؟
- ما قبل التشغيل: بدء المروحة 10– قبل 15 دقيقة من دخول الموظفين للسماح للنظام بالتنظيف الذاتي والوصول إلى نظافة الحالة الثابتة.
- استبدال الفلتر: مراقبة مقياس الضغط التفاضلي FFU. استبدل الفلتر الأساسي عندما تصل مقاومته إلى ضعف القيمة الأولية، أو عندما تنخفض سرعة تدفق الهواء HEPA بشكل ملحوظ. في البيئات العادية ، استبدل الفلتر الأساسي مرة واحدة على الأقل في السنة.
- طرق التنظيف: استخدم بكرات لاصقة أو مناديل غير منسوجة مع كحول الأيزوبروبيل أو الماء النقي. لا تستخدم أبدا مواد تنظيف تفرج السيليكون أو تآكل، لأنها قد تضر بالستائر المضادة للستاتيك أو وسائل الفلتر.
5
هل يتطلب التحكم في درجة الحرارة والرطوبة داخل كشك غرفة نظيفة؟ ما هي المعايير؟
على الرغم من أن الأكشاك النظيفة القياسية تركز على التحكم في الجسيمات ، فإن التحكم في درجة الحرارة والرطوبة مهم أيضًا في التصنيع الدقيق والعمليات الصيدلانية.
التوصيات العامة: درجة الحرارة 18 &درجة؛C–26 &درجة؛C، الرطوبة النسبية 45٪–65%. الرطوبة العالية جداً تعزز نمو الميكروبات؛ الرطوبة المنخفضة جداً تسبب الكهرباء الثابتة.
يمكن إجراء تعديلات عن طريق إضافة لفائف التبريد / التدفئة في مدخلات FFU أو باستخدام المرفق ’نظام HVAC الحالي.
6
ما هي الاعتبارات الهيكلية التي يجب مراعاتها عند اختيار وتركيب كشك غرفة نظيفة؟
- مادة الإطار: يوصى بملف الألومنيوم الصناعي أو الأنابيب المربعة من الفولاذ المقاوم للصدأ. تجنب الصدأ بسهولة أو مواد الحديد التي تولد الجسيمات. سبيكة الألومنيوم خفيفة الوزن ، وممتعة جماليا ، ولا تسرب الجسيمات.
- مواد الغلاف: عادة ما تستخدم الجدران المحيطة ستائر شبكة مضادة للستاتيك أو الزجاج المقوى. الستائر المضادة للستاتيك مرنة وتبديد الشحنات الساكنة. الزجاج المقلص يوفر نقل ضوئي أفضل ومتانة ، مناسبة للأقسام الثابتة.
- الختم: ضمان الختم الضيق بين FFUs والإطار، وبين الستائر والأرض، لمنع الهواء غير المرشح “ الدوائر القصيرة” في كشك وتعرض للخطر النظافة الداخلية.
7
ما هي "تدفق طبقي" و "تدفق مضطرب" ؟ لماذا تستخدم الأكشاك النظيفة في الغالب "تدفق طبقي عمودي أحادي الاتجاه"؟
- تدفق Laminar يعني أن الهواء يتحرك بسرعة موحدة على طول خطوط متوازية في اتجاه واحد. عادة ما تستخدم الكشك النظيفة تدفق طبقي عمودي أحادي الاتجاه بسرعة موحدة (عموما 0.45 م / ثانية ±؛ 20٪). إنه يتصرف مثل "ستارة الهواء" التي تدفع الهواء النظيف عموديا من وحدات الهواء النقي العليا إلى أسفل العودة السفلية ، مما يمسح الجسيمات على الفور خارج منطقة العمل ويمنع تراكم الملوثات.
- تدفق مضطرب يستخدم الخلط المحفز للهواء الإمدادي مع هواء الغرفة ، مما يؤدي إلى تدفق هوائي غير موحد. يستخدم أساسا لمتطلبات نظافة أقل (على سبيل المثال ، ISO 8 / Class 100K) ، والاعتماد على معدلات تغيير الهواء العالية لتخفيف الملوثات.
8
ما هي المتطلبات المحددة المطبقة عند استخدام كشك الغرف النظيفة في مجالات تصنيع الإلكترونيات أو الأدوية الحيوية؟
الحقول المختلفة لها أولويات مختلفة:
- تصنيع الإلكترونيات / أشباه الموصلات: التركيز على التحكم في ESD (التفريغ الكهربائي). يجب أن تكون مقاومة سطح إطار الكشك وستائر الفينيل المضادة للستاتيك ضمن 10 ⁶–10⁹ &أوميغا;/□، ويتطلب التأريض المناسب لمنع جذب الجسيمات أو الضرر الكهربائي الثابت للمكونات.
- Biopharmaceutical / food: التركيز على التحكم في الكائنات الحية الدقيقة القابلة للبقاء (العائمة والمستقرة). غالبًا ما تستخدم الأقسام النظيفة في عمليات وزن المواد أو أخذ العينات أو توزيعها في فئة OEB 3 أو أقل ، بحماية المنتج من التلوث الميكروبي البيئي مع حماية المشغلين أيضًا عن طريق تصميم الضغط السلبي أو التدفق العمودي.
9
ما هي المعايير التقنية الأساسية لكشك غرفة نظيفة؟ كيف يتم تعريف فئة النظافة؟
10
ما هو كشك غرفة نظيفة؟ كيف تختلف عن الغرفة النظيفة التقليدية؟
كشك غرفة نظيفة (غالبا ما يسمى كشك نظيف أو كشك تنقية أو غرفة نظيفة بسيطة) هو جهاز بيئة مغلقة محليا عالية النظافة يمكن تثبيتها ونقلها بسرعة. يستخدم في المقام الأول وحدات فلتر المروحة (FFUs) لجذب الهواء ، الذي يمر عبر مرشحات HEPA الأولية ، ثم يتم تسليمه كتدفق عمودي أحادي الاتجاه ، مما يخلق منطقة نظيفة ضغط إيجابي داخل الكشك. مقارنة بالغرف النظيفة المبنية تقليديا، تقدم الأقسام النظيفة استثمارات أقل، ونتائج أسرع، وتثبيت أسهل، وعالية التنقل، وإعادة الاستخدام. وهي مناسبة بشكل جيد لتحسين العمليات المحلية مع متطلبات نظافة عالية داخل مصنع موجود دون تعديل بيئة ورشة العمل بأكملها.
11
ما هي مستويات النظافة التي يمكن للكشك تحقيقها؟
مجهزة بمرشحات HEPA / ULPA لإزالة الجسيمات &ge؛ 0.3μ م ، لتحقيق ISO Class 5 (Class 100) أو أعلى مع تدفق هوائي طبقي متسق ومراقبة مستقرة للجسيمات.
12
ما هو كشك الغرف النظيفة؟
نظام غرف نظيفة وحدات توفر بيئة نظيفة عالية المستوى داخل منطقة عمل محددة. يجمع بين المرونة وفعالية التكلفة وسهولة التركيب - بديل مثالي للغرف النظيفة التقليدية التي تتطلب نظافة محلية.
