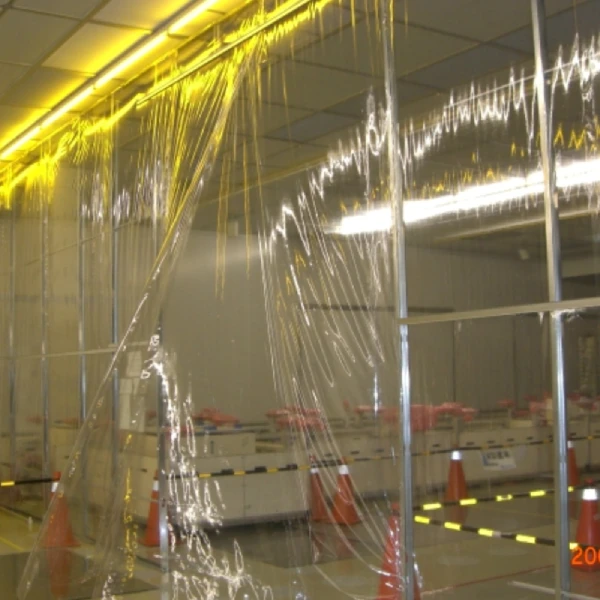

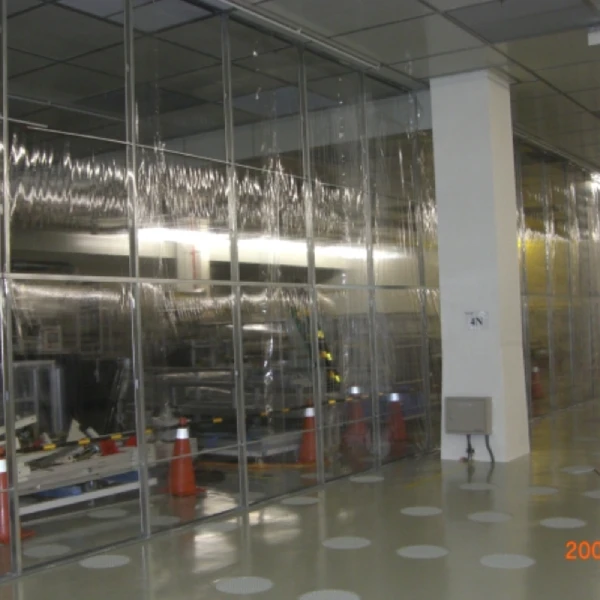

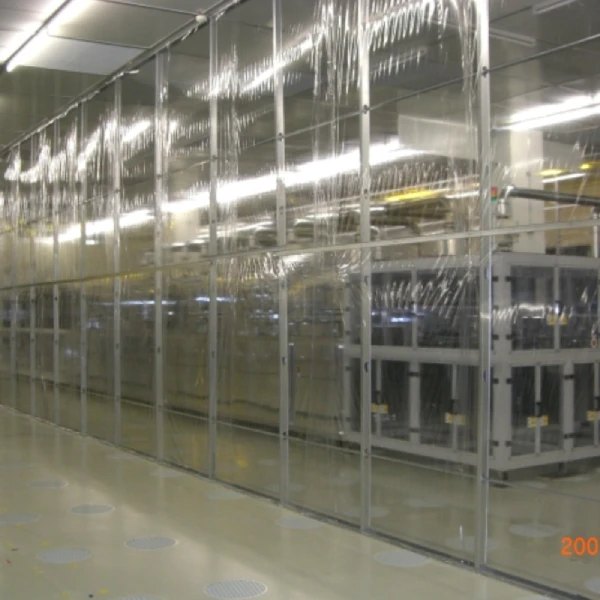

مكافحة الساكنة PVC نظيفة كشك / ESD PVC شريط الستار غلاف
نظرة عامة:
كشك نظيف PVC المضاد للستاتيك هو غلاف مرن وفعال من حيث التكلفة لمكافحة التلوث مصمم لإنشاء منطقة نظيفة محلية داخل ورش عمل عامة أو غرف نظيفة موجودة. بنيت مع ستائر شريط PVC المضادة للستاتيك وإطار صناعي خفيف الوزن ، وتوفر إمكانية الوصول الممتازة ، وتبديد الساكنة ، وحماية الجسيمات الموثوقة للعمليات الحساسة لـ ESD. هذه الوحدة مثالية للتطبيقات التي تتطلب نظافة ISO Class 7-8 (Class 10,000-100,000) مع حركة موظفين أو مواد متكررة.
الكلمات المفتاحية:
التفاصيل:
Product Overview
The Anti-Static PVC Clean Booth is a flexible, cost-effective contamination control enclosure designed to create a منطقة نظيفة محلية داخل ورش عمل عامة أو غرف نظيفة موجودة. بنيت مع ستائر شريط PVC مضادة للستاتيك وإطار صناعي خفيف الوزن ، فإنه يوفر إمكانية الوصول الممتازة ، وتبديد ثابت ، وحماية الجسيمات الموثوقةESD-sensitive العمليات.
هذه الوحدة مثالية للتطبيقات التي تتطلب ISO Class 7–8 (Class 10,000–100,000) النظافة مع حركة متكررة للموظفين أو المواد.
Key Features
-
حماية مضادة للستاتيك
مصنوع من مواد PVC آمنة ESD (surface resistance: 10⁸–10¹⁰ Ω/sq), preventing static charge buildup that could damage sensitive electronic components. -
إمكانية الوصول الممتازة
التداخل شرائط PVC الشفافة allow personnel, trolleys, and small forklifts to push through easily دون فتح الأبواب، ثم إعادة إغلاق تلقائيا. -
Cost-Effective Solution
Significantly lower capital cost compared to hardwall or acrylic clean booths – ideal for budget-conscious applications. -
وحدات & قابلة للتوسع
Lightweight frame components allow for سهولة التجميع والتفكيك وإعادة التكوين مع تغير احتياجات الإنتاج. -
HEPA/ULPA Filtration (Optional)
Ceiling-mounted fan filter units (FFUs) deliver فئة ISO 5&ndash؛ 7 تنظيف الهواء عموديا للأسفل عندما تكون هناك حاجة إلى نظافة أعلى. -
Excellent Visibility
Transparent PVC strips provide clear visibility of operations while maintaining separation between clean and uncontrolled areas. -
Flexible Configurations
Available as غلافات كاملة، غلافات جزئية، أو أنفاق مرور لتتناسب مع مختلف تدفقات العمل.
أسئلة متكررة
- 1 ما هي الأخطاء التشغيلية الشائعة التي يجب تجنبها لتمديد عمر كشك غرفة نظيفة وضمان الامتثال؟
- 2 ماذا تعني "كما بنيت" و "في الراحة" و "تشغيل" عند إجراء اختبار النظافة؟
- 3 ما هي نقاط التشغيل والصيانة اليومية لضمان التشغيل المستقر على المدى الطويل لكشك غرفة نظيفة؟
- 4 ما هي نقاط التشغيل والصيانة اليومية لضمان التشغيل المستقر على المدى الطويل لكشك غرفة نظيفة؟
- 5 هل يتطلب التحكم في درجة الحرارة والرطوبة داخل كشك غرفة نظيفة؟ ما هي المعايير؟
- 6 ما هي الاعتبارات الهيكلية التي يجب مراعاتها عند اختيار وتركيب كشك غرفة نظيفة؟
- 7 ما هي "تدفق طبقي" و "تدفق مضطرب" ؟ لماذا تستخدم الأكشاك النظيفة في الغالب "تدفق طبقي عمودي أحادي الاتجاه"؟
- 8 ما هي الأدوار التي تلعبها "FFU" و "HEPA" في كشك غرفة نظيفة؟
- 9 ما هي المتطلبات المحددة المطبقة عند استخدام كشك الغرف النظيفة في مجالات تصنيع الإلكترونيات أو الأدوية الحيوية؟
- 10 ما هي المعايير التقنية الأساسية لكشك غرفة نظيفة؟ كيف يتم تعريف فئة النظافة؟
- 11 ما هو كشك غرفة نظيفة؟ كيف تختلف عن الغرفة النظيفة التقليدية؟
- 12 ما هي مستويات النظافة التي يمكن للكشك تحقيقها؟
- 13 ما هو كشك الغرف النظيفة؟
- 14 ما هي المواد التي تناسب البيئات الحساسة للستاتيك؟
- 15 ما هي فوائد استخدام أكريليك كشك نظيف؟
- 16 ما الذي يميز كشك لوحة نظيفة نظيفة عن النماذج القياسية؟
- 17 كيفية اختيار المواد لهياكل الحماية المحلية؟
1
ما هي الأخطاء التشغيلية الشائعة التي يجب تجنبها لتمديد عمر كشك غرفة نظيفة وضمان الامتثال؟
- عائق تدفق الهواء: لا تضع معدات طويلة ضمن 30 سم من وجه منفذ الهواء، لأن هذا يعطل مباشرة التدفق الطبقي، مما يسبب دوامة محلية وتراكم الجسيمات.
- إدخال غير صحيح: يجب على الموظفين ارتداء ملابس غرفة نظيفة وغطاء شعر وغطاء أحذية وتجنب الحركات السريعة أو الاهتزاز داخل كشك – الناس هم مصدر حوالي 80٪ من التلوث في كشك نظيف.
- العمل مع الأخطاء: إذا كانت مروحة FFU تصنع ضوضاء غير طبيعية أو الضغط التفاضلي غير عادي، توقف وفحص على الفور. يمكن أن يسبب التشغيل مع مشاكل المروحة تلف وسائل تصفية HEPA وتدفق الملوثات إلى منطقة الإنتاج.
2
ماذا تعني "كما بنيت" و "في الراحة" و "تشغيل" عند إجراء اختبار النظافة؟
هذه المصطلحات الثلاثة تحدد حالة المرفق أثناء الاختبار (حسب ISO 14644 و GB 50073):
- As‑built: تم الانتهاء من تشغيل الكشك، ولكن لا توجد معدات إنتاج أو مواد أو موظفين في الداخل. هذه هي الحالة الأساسية للقبول.
- في الراحة: تم تثبيت المعدات وتشغيلها كما اتفق عليه، ولكن لا يوجد مشغلون حاضرون. غالبا ما يستخدم أثناء التحقق من صحة المعدات.
- التشغيل: الكشك في الإنتاج العادي مع وجود موظفين محددين واتباع الإجراءات المحددة. هذه هي الدولة الأكثر واقعية؛ قد يسمح لدرجة النظافة أن تكون مستوى أقل من مستوى الراحة.
3
ما هي نقاط التشغيل والصيانة اليومية لضمان التشغيل المستقر على المدى الطويل لكشك غرفة نظيفة؟
- ما قبل التشغيل: بدء المروحة 10– قبل 15 دقيقة من دخول الموظفين للسماح للنظام بالتنظيف الذاتي والوصول إلى نظافة الحالة الثابتة.
- استبدال الفلتر: مراقبة مقياس الضغط التفاضلي FFU. استبدل الفلتر الأساسي عندما تصل مقاومته إلى ضعف القيمة الأولية، أو عندما تنخفض سرعة تدفق الهواء HEPA بشكل ملحوظ. في البيئات العادية ، استبدل الفلتر الأساسي مرة واحدة على الأقل في السنة.
- طرق التنظيف: استخدم بكرات لاصقة أو مناديل غير منسوجة مع كحول الأيزوبروبيل أو الماء النقي. لا تستخدم أبدا مواد تنظيف تفرج السيليكون أو تآكل، لأنها قد تضر بالستائر المضادة للستاتيك أو وسائل الفلتر.
4
ما هي نقاط التشغيل والصيانة اليومية لضمان التشغيل المستقر على المدى الطويل لكشك غرفة نظيفة؟
- ما قبل التشغيل: بدء المروحة 10– قبل 15 دقيقة من دخول الموظفين للسماح للنظام بالتنظيف الذاتي والوصول إلى نظافة الحالة الثابتة.
- استبدال الفلتر: مراقبة مقياس الضغط التفاضلي FFU. استبدل الفلتر الأساسي عندما تصل مقاومته إلى ضعف القيمة الأولية، أو عندما تنخفض سرعة تدفق الهواء HEPA بشكل ملحوظ. في البيئات العادية ، استبدل الفلتر الأساسي مرة واحدة على الأقل في السنة.
- طرق التنظيف: استخدم بكرات لاصقة أو مناديل غير منسوجة مع كحول الأيزوبروبيل أو الماء النقي. لا تستخدم أبدا مواد تنظيف تفرج السيليكون أو تآكل، لأنها قد تضر بالستائر المضادة للستاتيك أو وسائل الفلتر.
5
هل يتطلب التحكم في درجة الحرارة والرطوبة داخل كشك غرفة نظيفة؟ ما هي المعايير؟
على الرغم من أن الأكشاك النظيفة القياسية تركز على التحكم في الجسيمات ، فإن التحكم في درجة الحرارة والرطوبة مهم أيضًا في التصنيع الدقيق والعمليات الصيدلانية.
التوصيات العامة: درجة الحرارة 18 &درجة؛C–26 &درجة؛C، الرطوبة النسبية 45٪–65%. الرطوبة العالية جداً تعزز نمو الميكروبات؛ الرطوبة المنخفضة جداً تسبب الكهرباء الثابتة.
يمكن إجراء تعديلات عن طريق إضافة لفائف التبريد / التدفئة في مدخلات FFU أو باستخدام المرفق ’نظام HVAC الحالي.
6
ما هي الاعتبارات الهيكلية التي يجب مراعاتها عند اختيار وتركيب كشك غرفة نظيفة؟
- مادة الإطار: يوصى بملف الألومنيوم الصناعي أو الأنابيب المربعة من الفولاذ المقاوم للصدأ. تجنب الصدأ بسهولة أو مواد الحديد التي تولد الجسيمات. سبيكة الألومنيوم خفيفة الوزن ، وممتعة جماليا ، ولا تسرب الجسيمات.
- مواد الغلاف: عادة ما تستخدم الجدران المحيطة ستائر شبكة مضادة للستاتيك أو الزجاج المقوى. الستائر المضادة للستاتيك مرنة وتبديد الشحنات الساكنة. الزجاج المقلص يوفر نقل ضوئي أفضل ومتانة ، مناسبة للأقسام الثابتة.
- الختم: ضمان الختم الضيق بين FFUs والإطار، وبين الستائر والأرض، لمنع الهواء غير المرشح “ الدوائر القصيرة” في كشك وتعرض للخطر النظافة الداخلية.
7
ما هي "تدفق طبقي" و "تدفق مضطرب" ؟ لماذا تستخدم الأكشاك النظيفة في الغالب "تدفق طبقي عمودي أحادي الاتجاه"؟
- تدفق Laminar يعني أن الهواء يتحرك بسرعة موحدة على طول خطوط متوازية في اتجاه واحد. عادة ما تستخدم الكشك النظيفة تدفق طبقي عمودي أحادي الاتجاه بسرعة موحدة (عموما 0.45 م / ثانية ±؛ 20٪). إنه يتصرف مثل "ستارة الهواء" التي تدفع الهواء النظيف عموديا من وحدات الهواء النقي العليا إلى أسفل العودة السفلية ، مما يمسح الجسيمات على الفور خارج منطقة العمل ويمنع تراكم الملوثات.
- تدفق مضطرب يستخدم الخلط المحفز للهواء الإمدادي مع هواء الغرفة ، مما يؤدي إلى تدفق هوائي غير موحد. يستخدم أساسا لمتطلبات نظافة أقل (على سبيل المثال ، ISO 8 / Class 100K) ، والاعتماد على معدلات تغيير الهواء العالية لتخفيف الملوثات.
8
ما هي الأدوار التي تلعبها "FFU" و "HEPA" في كشك غرفة نظيفة؟
هذين هما المكونان الأكثر أهمية لكشك نظيف:
- FFU (وحدة فلتر المروحة) هو نواة الطاقة ، عادة ما يتم تثبيتها على كشك ورسكو ؛ أعلى. إنه يجذب ويضغط على الهواء ، مما يولد تدفق هواء طبقي. تصميمها المتكامل يسمح بتوسيع حجم الكشك عن طريق إضافة المزيد من الوحدات.
- HEPA (فلتر الهواء الجسيمات عالية الكفاءة) يتم تثبيته في منفذ FFU ويضمن النظافة المطلوبة. فإنه يلتقط بفعالية الجسيمات &ge؛ 0.3 μ م مع ≥ كفاءة 99.97٪. بالنسبة للمتطلبات العالية جداً، يتم استخدام فلاتر ULPA (Ultra-Low Penetration Air).
9
ما هي المتطلبات المحددة المطبقة عند استخدام كشك الغرف النظيفة في مجالات تصنيع الإلكترونيات أو الأدوية الحيوية؟
الحقول المختلفة لها أولويات مختلفة:
- تصنيع الإلكترونيات / أشباه الموصلات: التركيز على التحكم في ESD (التفريغ الكهربائي). يجب أن تكون مقاومة سطح إطار الكشك وستائر الفينيل المضادة للستاتيك ضمن 10 ⁶–10⁹ &أوميغا;/□، ويتطلب التأريض المناسب لمنع جذب الجسيمات أو الضرر الكهربائي الثابت للمكونات.
- Biopharmaceutical / food: التركيز على التحكم في الكائنات الحية الدقيقة القابلة للبقاء (العائمة والمستقرة). غالبًا ما تستخدم الأقسام النظيفة في عمليات وزن المواد أو أخذ العينات أو توزيعها في فئة OEB 3 أو أقل ، بحماية المنتج من التلوث الميكروبي البيئي مع حماية المشغلين أيضًا عن طريق تصميم الضغط السلبي أو التدفق العمودي.
10
ما هي المعايير التقنية الأساسية لكشك غرفة نظيفة؟ كيف يتم تعريف فئة النظافة؟
11
ما هو كشك غرفة نظيفة؟ كيف تختلف عن الغرفة النظيفة التقليدية؟
كشك غرفة نظيفة (غالبا ما يسمى كشك نظيف أو كشك تنقية أو غرفة نظيفة بسيطة) هو جهاز بيئة مغلقة محليا عالية النظافة يمكن تثبيتها ونقلها بسرعة. يستخدم في المقام الأول وحدات فلتر المروحة (FFUs) لجذب الهواء ، الذي يمر عبر مرشحات HEPA الأولية ، ثم يتم تسليمه كتدفق عمودي أحادي الاتجاه ، مما يخلق منطقة نظيفة ضغط إيجابي داخل الكشك. مقارنة بالغرف النظيفة المبنية تقليديا، تقدم الأقسام النظيفة استثمارات أقل، ونتائج أسرع، وتثبيت أسهل، وعالية التنقل، وإعادة الاستخدام. وهي مناسبة بشكل جيد لتحسين العمليات المحلية مع متطلبات نظافة عالية داخل مصنع موجود دون تعديل بيئة ورشة العمل بأكملها.
12
ما هي مستويات النظافة التي يمكن للكشك تحقيقها؟
مجهزة بمرشحات HEPA / ULPA لإزالة الجسيمات &ge؛ 0.3μ م ، لتحقيق ISO Class 5 (Class 100) أو أعلى مع تدفق هوائي طبقي متسق ومراقبة مستقرة للجسيمات.
13
ما هو كشك الغرف النظيفة؟
نظام غرف نظيفة وحدات توفر بيئة نظيفة عالية المستوى داخل منطقة عمل محددة. يجمع بين المرونة وفعالية التكلفة وسهولة التركيب - بديل مثالي للغرف النظيفة التقليدية التي تتطلب نظافة محلية.
14
ما هي المواد التي تناسب البيئات الحساسة للستاتيك؟
الرؤية والتحكم الثابت أمران حيويان لاختيار الغلاف. توفر غرفة نظيفة أكريليك نظيفة شفافية ممتازة لعمليات المراقبة. عندما تكون الكهرباء الساكنة خطرًا ، فإن غرفة نظيفة مكافحة الكهرباء الساكنة PVC نظيفة تبدد الشحنات بأمان. وبالمثل ، توفر غرفة نظيفة أكريليك نظيفة حماية دائمة مع لوحات عرض واضحة. يعتمد اختيار المواد على متطلبات المقاومة الكيميائية والحاجة إلى حماية التفريغ الكهربائي في التجميع الإلكتروني الحساس.
15
ما هي فوائد استخدام أكريليك كشك نظيف؟
الرؤية والاحتواء أمران حيويان. غرفة نظيفة أكريليك كشك نظيف يوفر ملاحظة واضحة مع الحفاظ على العقم. توفر غرفة نظيفة أكريليك نظيفة حماية مماثلة للآلات المحددة. عندما تكون هناك حاجة إلى التحكم الثابت، فإن غرفة نظيفة مكافحة الساكنة PVC كشك نظيف تمنع تلف التفريغ الكهربائي الثابت للمكونات الإلكترونية الحساسة أثناء عمليات التجميع.
16
ما الذي يميز كشك لوحة نظيفة نظيفة عن النماذج القياسية؟
تؤثر السلامة الهيكلية على الاحتفاظ بالنظافة. يستخدم Clean Panel Clean Booth أنظمة جدار وحدات للقوة. وبالمثل، توفر غرفة نظيفة نظيفة كشك نظيف لوحة نظيفة ختمًا محسنًا ضد الملوثات الخارجية. التكامل مع جهاز إمدادات الهواء للغرف النظيفة يضمن الحفاظ على الضغط الإيجابي باستمرار لمنع دخول الهواء غير المرشح من البيئة العامة المحيطة به.
17
كيفية اختيار المواد لهياكل الحماية المحلية؟
اختيار المواد يؤثر على المتانة والتحكم الثابت. توفر غرفة نظيفة أكريليك نظيفة الرؤية والمقاومة الكيميائية للاستخدام العام. في تصنيع الإلكترونيات ، تمنع غرفة نظيفة مكافحة الكهرباء الكهربائية الساكنة PVC Clean Booth تلف التفريغ الكهربائي الساكنة. كلا الخيارين يعملان كمعدات نظيفة محلية فعالة لترقية محطات عمل محددة دون بناء منشأة كاملة. الامتثال لمعايير الصناعة يوجه عملية صنع القرار النهائية.
