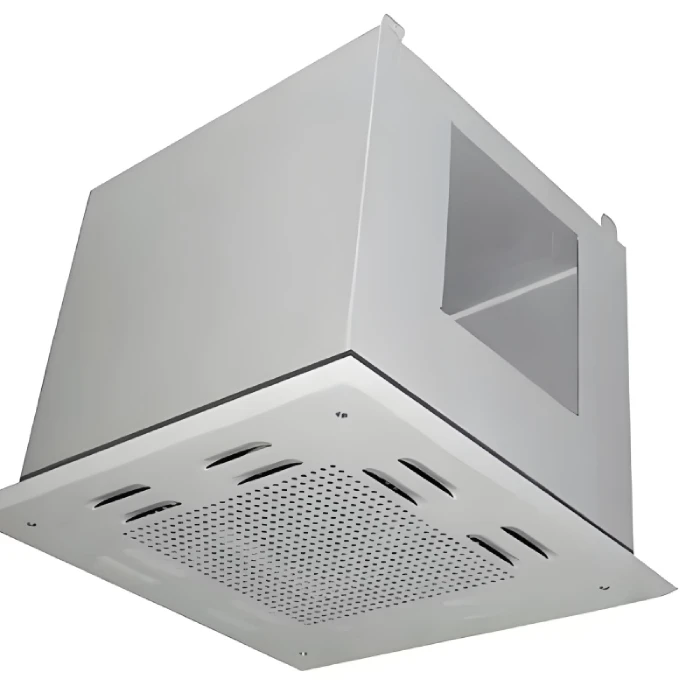

منفذ الهواء عالية الكفاءة

1. نظرة عامة على المنتج

مخرج الهواء عالي الكفاءة ، المعروف أيضًا باسم مخرج الهواء HEPA ، هو جهاز إمدادات الهواء المحطة في أنظمة تنقية تكييف الهواء في الغرف النظيفة. تثبيت على سقف الغرفة النظيفة ، ويحتوي على فلتر عالي الكفاءة ويوصل الهواء النظيف المعالج بشكل موحد إلى الغرفة النظيفة. وهي واحدة من مكونات المعدات الرئيسية للحفاظ على مستويات نظافة الغرف النظيفة.

High Efficiency Air Outlets are typically used in conjunction with duct systems and air handling units. They are suitable for cleanroom environments ranging from ISO Class 5 to ISO Class 8 and are widely used in pharmaceutical, biotechnology, electronics manufacturing, hospital, and food processing industries.

2. Working Principle

The working principle of the High Efficiency Air Outlet is based on a combination of centralized air supply and terminal filtration.

First, Air Source Supply. A central air handling unit or fan provides air that has passed through preliminary and medium-efficiency filters. This air is delivered to each High Efficiency Air Outlet through supply ducts.

Second, Terminal Filtration. Air enters the High Efficiency Air Outlet and passes through the built-in HEPA or ULPA filter, where airborne particles, bacteria, dust, and other contaminants are efficiently captured.

Third, Uniform Air Supply. The filtered clean air passes through the diffuser plate or airflow uniforming device at the outlet and is delivered into the cleanroom at a uniform velocity and direction, creating the required airflow pattern.

Fourth, Pressure Differential Maintenance. The High Efficiency Air Outlet works together with return air outlets to establish and maintain the required pressure differential gradient within the cleanroom, preventing contaminants from migrating from lower cleanliness areas to higher cleanliness areas.

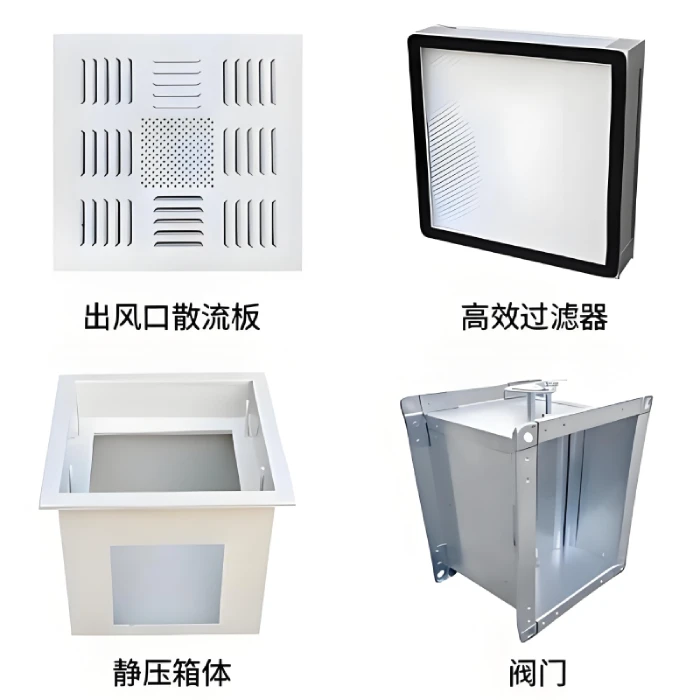

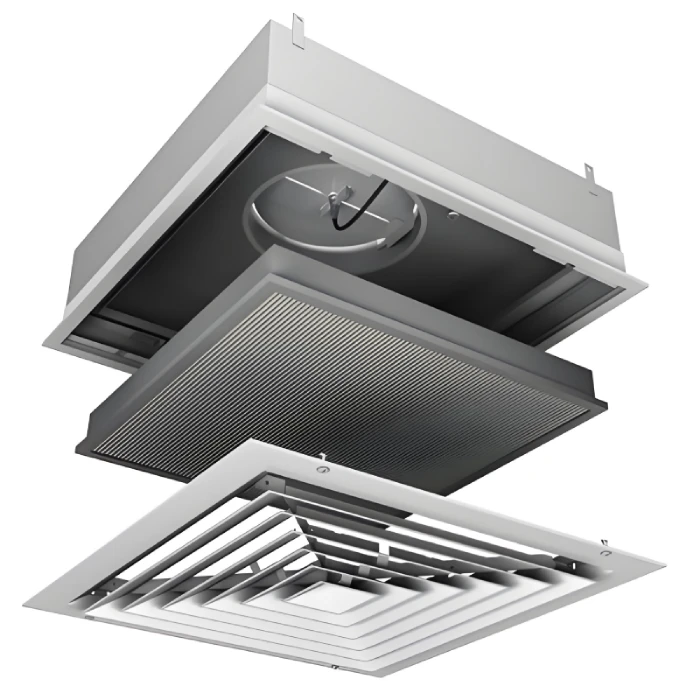

3. Product Structure and Components

The High Efficiency Air Outlet consists of the following core components:

Housing: Manufactured from high-quality cold-rolled steel sheet or stainless steel sheet, with electrostatic spray or powder coating finish for good corrosion resistance and aesthetic appearance. The housing is designed to be airtight.

فلتر عالي الكفاءة: مكون الترشيح الأساسي ، بما في ذلك مرشحات HEPA (99.97٪ أو كفاءة أعلى لجسيمات 0.3 ميكرون) ومرشحات ULPA (99.999٪ أو كفاءة أعلى لجسيمات 0.12 ميكرون). يمكن أن تكون المرشحات من نوع منفصل أو صغير.

Diffuser Plate: Installed at the air outlet face, typically made of aluminum alloy or stainless steel, with uniformly distributed small holes or slots to ensure even distribution of supplied air.

Air Volume Control Damper: Installed at the air inlet end of the outlet, used to adjust the air volume delivered into the cleanroom, allowing adjustment of air change rates and pressure differential based on actual requirements.

Sealing Device: Includes sealing gaskets between the housing and the ceiling, and sealing strips between the filter and the housing, ensuring the system is airtight.

Pressure Differential Test Port: Used to connect a pressure gauge, facilitating monitoring of filter resistance changes to determine when filter replacement is needed.

طبقة العزل: بعض النماذج لها طبقة عزل على الجزء الخارجي من السكن لمنع التكثيف أثناء تشغيل تكييف الهواء.

4. Features and Advantages

First, High Filtration Efficiency. Built-in HEPA or ULPA filters efficiently remove microscopic airborne particles, ensuring supply air cleanliness meets cleanroom requirements.

Second, Uniform Air Distribution. Optimized diffuser plate design provides uniform and stable air supply, minimizing turbulence and dead zones, helping maintain cleanroom cleanliness.

Third, Compact Structure. The housing is compact, occupying minimal ceiling space, suitable for buildings with limited overhead space.

Fourth, Easy Installation. Standardized interface dimensions and installation methods allow direct connection to common duct systems, making installation quick and simple.

خامسا، الصيانة المريحة. يمكن استبدال الفلاتر من داخل الغرفة النظيفة أو من فوق السقف. بعض النماذج تتميز بتصاميم السحب الجانبي أو السحب السفلي للاستبدال البسيط.

Sixth, Adjustable Air Volume. Equipped with an air volume control damper, allowing flexible adjustment of supply air volume based on actual cleanroom requirements.

Seventh, Good Sealing Performance. Multiple sealing designs ensure system airtightness, preventing unfiltered air from leaking into the cleanroom through gaps.

Eighth, High Quality Materials. The housing is manufactured from high-quality steel with advanced surface treatment, offering corrosion resistance, easy cleaning, aesthetic appearance, and durability.

5. Technical Specifications (Standard)

مواد الإسكان: ورقة الفولاذ المدفوعة على البارد أو ورقة الفولاذ المقاوم للصدأ (304 أو 316L)

التشطيب السطحي: طلاء رش الكهربائي أو طلاء مسحوق

Standard Dimensions (Width × Height × Depth): Various standard sizes available, such as 600×600×500mm, 750×750×500mm, 900×600×500mm, and customizable

High Efficiency Filter Type: HEPA filter or ULPA filter

HEPA Filtration Efficiency: 99.97% or higher for 0.3 micron particles

كفاءة تصفية ULPA: 99.999٪ أو أعلى لجسيمات 0.12 ميكرون

تصنيف تدفق الهواء: 500 إلى 3000 متر مكعب في الساعة (يختلف حسب الحجم والنموذج)

Face Velocity: 0.45 to 1.5 meters per second (adjustable)

Diffuser Plate Material: Aluminum alloy or stainless steel

Air Volume Control Damper: Opposed blade multi-leaf damper or single-leaf damper

طريقة الختم: ختم طوق أو ختم هلام

درجة حرارة التشغيل: 0 إلى 40 درجة مئوية

Operating Humidity: Less than 95% relative humidity

Installation Method: Recessed ceiling-mounted

6. Product Classification

By Filter Type: HEPA High Efficiency Air Outlet, equipped with HEPA filter, suitable for conventional cleanroom environments. ULPA High Efficiency Air Outlet, equipped with ULPA filter, suitable for higher cleanliness requirements above ISO Class 5.

By Material: Carbon Steel High Efficiency Air Outlet, housing made of cold-rolled steel with powder coating, economical and practical. Stainless Steel High Efficiency Air Outlet, housing made of 304 or 316L stainless steel, highly corrosion-resistant, suitable for humid or corrosive environments.

عن طريق طريقة التثبيت: نوع إمدادات السقف ، التثبيت القياسي مع الهواء المزود للأسفل من السقف. نوع الإمدادات الجانبية ، مثبتة على الجدار ، مناسبة لمتطلبات نمط تدفق الهواء الخاصة.

حسب نوع الناشر: ناشر لوحة مثقبة ، تتميز بثقوب مستديرة موزعة بشكل موحد لتشتت الهواء حتى. ناشر مقفلة، مع مقفلات قابلة للتعديل للتحكم في اتجاه تدفق الهواء.

By Sealing Method: Gasket Seal Type, using sealing gasket between filter and housing, lower cost. Gel Seal Type, using gel seal technology for superior airtightness, suitable for applications with extremely high sealing requirements.

By Insulation: Non-Insulated Type, without insulation layer. Insulated Type, with insulation layer on housing exterior to prevent condensation.

7. Application Areas

High Efficiency Air Outlets are widely used in various locations with strict air cleanliness requirements.

Pharmaceutical Industry: Used in drug production workshops, sterile preparation workshops, API purification and packaging workshops, quality control laboratories, complying with GMP requirements. High Efficiency Air Outlets provide clean air to ensure air quality during pharmaceutical production meets specified standards.

Biotechnology and Life Sciences: Used in biological laboratories, cell culture rooms, genetic laboratories, microbiology testing rooms, etc., preventing airborne microorganisms and particles from contaminating experimental samples and cultures.

Semiconductor and Electronics Manufacturing: Used in chip fabrication workshops, wafer processing areas, LCD panel production workshops, precision electronic component assembly lines, etc., providing high-cleanliness air environments to prevent microscopic particles from causing defects in electronic components.

المستشفيات والمرافق الطبية: تستخدم في غرف العمليات ، وأجنحة وحدة العناية المركزية ، وغرف العلاج المعقم ، وأقسام الإمدادات المعقمة المركزية ، وأجنحة العزلة ، إلخ. توفر منافذ الهواء عالية الكفاءة هواء نظيف للحد من مخاطر العدوى في المستشفيات وحماية المرضى والموظفين الطبيين.

معالجة الأغذية والمشروبات: تستخدم في ورش تغليف الأغذية ، وخطوط ملء الألبان ، وورش عمل إنتاج المشروبات ، وورش عمل معالجة اللحوم ، إلخ ، ومنع الكائنات الحية الدقيقة المحمولة في الهواء من تلوث المنتجات الغذائية وتمديد عمر صلاحية المنتج.

أدوات الدقة وتصنيع البصريات: تستخدم في ورش عمل تجميع العدسات وغرف معايرة الأدوات الدقيقة وورش عمل الطلاء البصري ، إلخ ، مما يوفر بيئات خالية من الغبار لحماية أدوات الدقة والمكونات البصرية من التلوث.

المختبرات و R& D مراكز: تستخدم في مختبرات الكيمياء ومختبرات الفيزياء ومختبرات علوم المواد ومراكز الاختبار التحليلي ، إلخ ، وحماية العينات التجريبية والأدوات الدقيقة من تداخل الجسيمات المحمولة في الهواء.

تصنيع الأجهزة الطبية: تستخدم في ورش عمل إنتاج الأجهزة الطبية ، ورش عمل تصنيع الزرع ، ورش عمل تعبئة الأجهزة المعقمة ذات الاستخدام الواحد ، إلخ ، لضمان عدم تلوث المنتجات بالكائنات الحية الدقيقة أثناء الإنتاج.

Cosmetics Production: Used in cosmetics filling workshops, emulsifying workshops, packaging workshops, etc., preventing airborne microorganisms from contaminating cosmetics and ensuring product quality and safety.

Data Centers and Computer Rooms: Used in server rooms, telecommunications rooms, control centers, etc. High Efficiency Air Outlets help maintain the clean environment and temperature control required for equipment operation.

Animal Housing Facilities: Used in SPF animal rooms, laboratory animal centers, animal operating rooms, etc., preventing airborne pathogens from entering animal housing areas and protecting the health of laboratory animals.

الطيران والدفاع: يستخدم في ورش عمل تجميع المركبات الفضائية، ورش عمل تصنيع معدات الملاحة الدقيقة، ورش عمل صيانة أنظمة الأسلحة، وغيرها من التطبيقات مع متطلبات النظافة الخاصة.

8. Comparison with Other Cleanroom Equipment

منفذ الهواء عالي الكفاءة مقابل FFU: لا يحتوي منفذ الهواء عالي الكفاءة على مروحة متكاملة ويعتمد على نظام HVAC مركزي لتزويد الطاقة بالهواء. FFUs لديها مروحة مدمجة ويمكن أن تعمل بشكل مستقل. منافذ الهواء عالية الكفاءة مناسبة لمشاريع غرف نظيفة جديدة واسعة النطاق مع استثمار أولي أقل. وحدات الهواء المستقلة مناسبة لمشاريع التجديد والتطبيقات التي تتطلب التحكم المستقل في تدفق الهواء.

High Efficiency Air Outlet vs. Fan Filter Box: Fan filter boxes typically include both fan and filter as a complete air supply unit. The High Efficiency Air Outlet is only a terminal device and requires an external fan for operation. High Efficiency Air Outlets have a simpler structure and lower maintenance costs.

High Efficiency Air Outlet vs. Standard Diffuser: Standard diffusers do not have filtration capability and only serve to distribute airflow. The High Efficiency Air Outlet provides both diffusion and high-efficiency filtration, making it a dedicated air supply device for cleanrooms.

9. Selection Guide

متطلبات النظافة: حدد منفذ الهواء عالي الكفاءة المناسب بناءً على فئة النظافة ISO المطلوبة. بالنسبة للفئة ISO 5 وما فوقها، ينصح بمرشحات ULPA. بالنسبة للفئة ISO 6 إلى الفئة 8 ، فلاتر HEPA مناسبة.

متطلبات تدفق الهواء: حساب إجمالي حجم الهواء الإمداد بناءً على مساحة الغرفة النظيفة والارتفاع ومعدل تغيير الهواء المطلوب. حدد عدد منافذ الهواء عالية الكفاءة المطلوبة وتدفق الهواء المسمى لكل منفذ.

مساحة التثبيت: قياس ارتفاع السقف الكلي واختيار سكن من الارتفاع المناسب. للمساحة المحدودة، اختر منفذ هواء عالي الكفاءة منخفض الملف الشخصي.

اختيار المواد: للبيئات الجافة العادية ، الصلب الكربوني مع طلاء مسحوق مناسب. للبيئات الرطبة أو المواقع التي فيها غازات تآكل، اختر سكن الفولاذ المقاوم للصدأ.

متطلبات الختم: بالنسبة للتطبيقات ذات متطلبات سد الهواء العالية (مثل مختبرات السلامة الحيوية وورش العمل الصيدلانية المعقمة) ، يوصى بنوع ختم الهلام منافذ الهواء عالية الكفاءة.

Diffuser Type: For applications requiring high airflow uniformity, choose perforated plate diffusers. For applications requiring adjustable airflow direction, choose louvered diffusers.

Maintenance Convenience: Consider the workspace available for filter replacement and select a model that can be serviced from inside the cleanroom or from above the ceiling.

Compliance Requirements: The pharmaceutical industry should select High Efficiency Air Outlets that comply with GMP requirements, typically requiring material certificates and factory test reports.

10. التثبيت والصيانة

النقاط الرئيسية للتركيب: قبل التثبيت ، تحقق من أن أبعاد فتح السقف تتطابق مع منفذ الهواء. تثبيت قنوات الإمداد في السقف plenum، وضمان ختم قناة جيدة. ادخل مسكن منفذ الهواء عالي الكفاءة في فتحة السقف ، باستخدام طوقات الختم لختم السقف. وصل قناة الإمداد إلى مدخل منفذ الهواء، باستخدام الشفاهات وأطباق الختم لضمان اتصالات خالية من التسرب. تثبيت فلتر عالية الكفاءة، وضمان التوجه الصحيح والختم المناسب. تثبيت لوحة الناشر. وصل أنابيب اختبار اختلاف الضغط. أداء تشغيل النظام لاختبار حجم إمدادات الهواء وفارق الضغط.

Filter Replacement Procedure: Turn off the HVAC system or close the corresponding air outlet damper. Remove the diffuser plate. Remove the old filter from the housing. Clean the filter mounting frame and sealing surfaces. Install the new filter, ensuring the sealing gasket is evenly compressed. Reinstall the diffuser plate. Restart the system and perform airflow velocity and pressure differential tests. Record the filter replacement date and pressure differential reading.

Daily Maintenance: Regularly observe the pressure gauge reading. When the pressure differential reaches twice the initial resistance, filter replacement is required. Regularly clean the diffuser plate surface to prevent dust accumulation from affecting airflow distribution. Check sealing points for air leakage. Periodically conduct airflow velocity tests to ensure supply air volume meets design requirements. Periodically conduct filter integrity tests (PAO leak testing) to verify no filter leakage.

إصلاح المشاكل الشائعة: إذا كان حجم الهواء الإمداد غير كاف، تحقق من ما إذا كان مخفض التحكم في حجم الهواء مفتوح بالكامل، أو ما إذا كان الفلتر مسدودًا، أو ما إذا كان قناة الإمداد تتسرب. إذا كان إمدادات الهواء غير متساوية، تحقق ما إذا كانت لوحة الناشر مسدودة أو غير مستوية بشكل صحيح. إذا كان فرق الضغط مرتفعًا جدًا ، فإن الفلتر مسدود ويتطلب استبداله. إذا حدث تكثيف على السكن، تحقق ما إذا كانت طبقة العزل سليمة أو ما إذا كانت درجة حرارة الهواء الإمداد منخفضة جدا.
