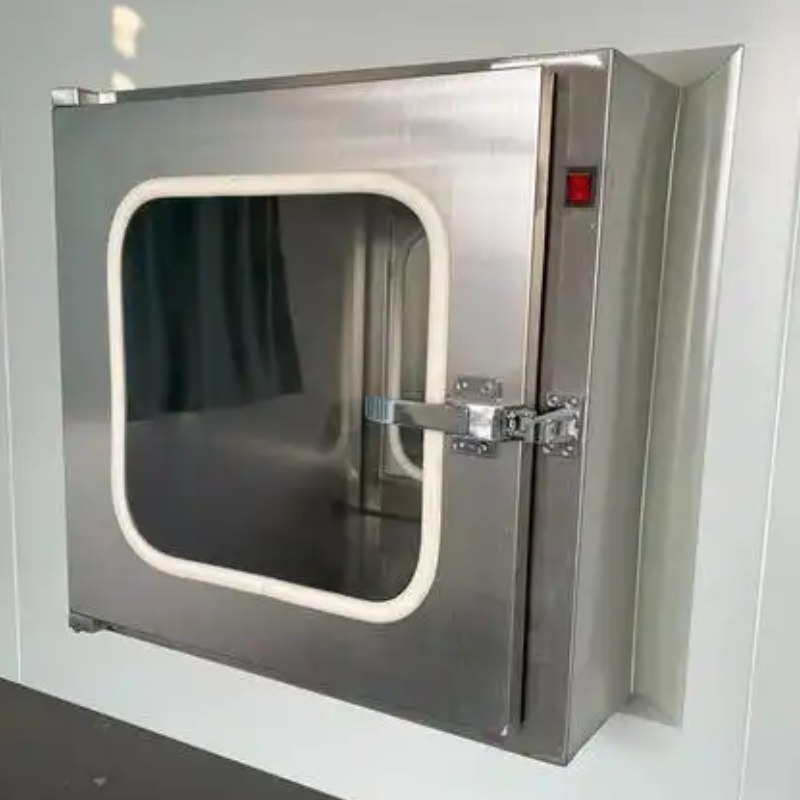

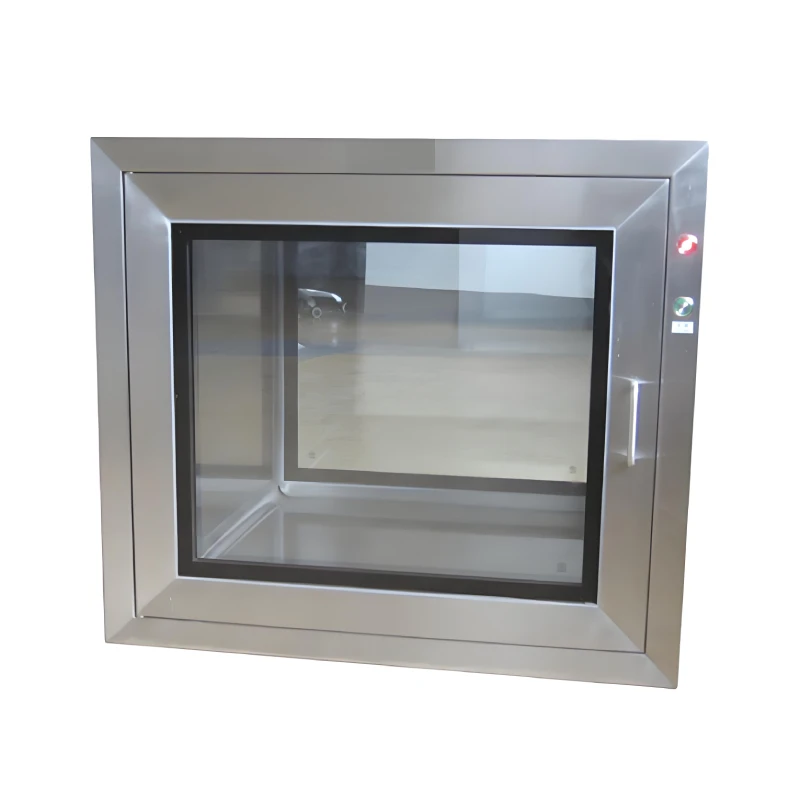

مربع مرور ثابت

1. نظرة عامة على المنتج

صندوق مرور ثابت ، المعروف أيضًا باسم نافذة نقل ثابتة ، هو جهاز نقل المواد المثبت بين المناطق النظيفة وغير النظيفة أو بين المناطق ذات مستويات نظافة مختلفة. على عكس صناديق المرور الديناميكية التي تضم المروحة والمرشحات، لا يحتوي صندوق المرور الثابت على أجهزة تعمل بالطاقة ويعتمد فقط على العزلة المادية وآليات التشابك لتحقيق نقل المواد الآمن بين المناطق ذات مستويات النظافة المختلفة.

يقدم صندوق المرور الثابت مزايا بما في ذلك الهيكل البسيط والتكلفة المنخفضة وسهولة الصيانة والتشغيل الخالي من الضوضاء. هو جهاز نقل المواد الأساسي للغرف النظيفة ويستخدم على نطاق واسع في صناعات الأدوية والمختبرات البيولوجية وتصنيع الإلكترونيات وتجهيز الأغذية.

2. مبدأ العمل

مبدأ عمل صندوق المرور الثابت يعتمد على آليتين أساسيتين: العزلة المادية والتحكم في التثبيت.

أولاً، العزلة المادية. يفصل مسكن صندوق المرور بشكل مادي منطقتين من مستويات النظافة المختلفة. يبقى كلا البابين مغلقين في ظروف طبيعية، مما يشكل حاجزاً مادياً يمنع التبادل الهوائي المباشر بين الجانبين.

ثانيا، حماية التثبيت. يتم تثبيت جهاز قفل بين البابين. عندما يتم فتح باب واحد ، يتم قفل الباب المقابل تلقائيًا ولا يمكن فتحه. يضمن هذا التصميم أنه يمكن فتح باب واحد فقط في أي وقت معين ، مما يمنع بشكل فعال التلوث المتقاطع من خلال تدفق الهواء.

ثالثا، عملية نقل المواد. يفتح المشغل على الجانب المنخفض النظافة الباب الخارجي ويضع المادة داخل الغرفة ويغلق الباب الخارجي. ثم يطلق القفل على الباب المقابل. يفتح المشغل على جانب النظافة العالية الباب الداخلي ويزيل المادة ويغلق الباب الداخلي ويكمل دورة نقل كاملة واحدة.

رابعا، صيانة الختم. عندما يتم إغلاق كلا البابين ، يضمن جهاز الختم في صندوق المرور سد الهواء بين السكن والأبواب ، والحفاظ على فرق ضغط مستقر بين الجانبين.

3. هيكل المنتج والمكونات

يتكون مربع المرور الثابت من المكونات الأساسية التالية:

الإسكان: مصنوع من ورقة فولاذ المقاوم للصدأ عالية الجودة أو ورقة فولاذ مدفوعة على البارد ، مع التشطيب المفرشة أو المغطاة. السطح الداخلي ناعم ومسطح لسهولة التنظيف. هيكل السكن قوي مع خصائص الختم الجيدة.

الأبواب: عادة أبواب زجاجية مقلصة مزدوجة الطبقة أو أبواب الفولاذ المقاوم للصدأ مع نوافذ عرض شفافة لمراقبة المحتويات. يتم توصيل الأبواب إلى السكن عن طريق المفاصل لفتح وإغلاق سلس.

جهاز التثبيت: يشمل التثبيت الميكانيكي والتثبيت الإلكتروني. يستخدم التشابك الميكانيكي الروابط الميكانيكية لتحقيق تشابك الباب دون إمدادات الطاقة. يستخدم التشابك الإلكتروني الأقفال الكهرومغناطيسية ودوائر التحكم التي تتطلب إمدادات الطاقة ، مما يوفر موثوقية وأمان أفضل.

جهاز الختم: طبقات الختم عالية المرونة أو شرائط الختم المغناطيسية المثبتة على حواف الباب لضمان سد الهواء عند إغلاق الأبواب.

سطح العمل: السطح السفلي الداخلي هو سطح عمل مسطح ، عادة مصنوع من الفولاذ المقاوم للصدأ لمقاومة التآكل وسهولة التنظيف. بعض النماذج يمكن أن تكون مجهزة بكرات غير مدعومة لنقل العناصر الثقيلة.

مقبض: مقابض الفولاذ المقاوم للصدأ المثبتة على الأبواب ، وتلبية متطلبات النظافة في الغرف النظيفة وتوفير سهولة التشغيل.

أضواء المؤشر: عادة ما تتميز نماذج التثبيت الإلكترونية بأضواء مؤشر الحالة التي تظهر حالة فتح / إغلاق الباب وحالة التثبيت.

تنبه بعض النماذج إنذارًا صوتيًا عندما يبقى الباب مفتوحًا لفترة طويلة ، مما يذكر المشغلين بإغلاق الباب.

لوحة التحكم: تم تجهيز نماذج التثبيت الإلكترونية بلوحة التحكم البسيطة للتحكم في منطق التثبيت وإعدادات الإنذار.

4. الميزات والمزايا

أولاً، الهيكل البسيط. لا يحتوي صندوق المرور الثابت على مكونات معقدة مثل المروحة أو الفلاتر. الهيكل بسيط وموثوق به مع معدل فشل منخفض.

ثانيا، الفعالية من حيث التكلفة. مع عدم وجود أنظمة للطاقة أو الترشيح، فإن تكاليف تصنيع وصيانة صناديق المرور الثابتة أقل بكثير من صناديق المرور الديناميكية، مما يجعلها مناسبة للمشاريع ذات الميزانية المحدودة.

ثالثا، عملية خالية من الضوضاء. لا يحتوي صندوق المرور الثابت على أجزاء ميكانيكية متحركة أثناء التشغيل ، مما يؤدي إلى تشغيل صامت تمامًا ، مناسب للمختبرات الحساسة للضوضاء والمرافق الطبية.

رابعا، الصيانة السهلة. تقتصر الصيانة اليومية على تنظيف الأسطح الداخلية والخارجية وفحص طبقات الختم. لا يتطلب استبدال الفلتر أو صيانة المروحة ، مما يؤدي إلى انخفاض عبء العمل الصيانة.

الخامس ، التثبيت المرن. صناديق المرور الثابتة خفيفة الوزن ومدمجة ، مما يجعل التثبيت سهل. يمكن تثبيتها على أنواع مختلفة من الجدران بما في ذلك جدران لوحة الشطيرة وجدران الطوب والجدران الجفافة.

السادس، كفاءة الطاقة. لا تتطلب صناديق المرور الثابتة طاقة إلا القفل الإلكتروني (الذي يستهلك الحد الأدنى من الكهرباء). هذا يفي بمتطلبات كفاءة الطاقة.

السابع، آمن وموثوق به. يضمن جهاز القفل المتبادل عدم فتح كلا البابين في وقت واحد ، مما يمنع التلوث المتبادل بشكل فعال. تتميز نماذج القفل الإلكتروني أيضًا بحماية إيقاف الطاقة حيث يتم قفل جميع الأبواب تلقائيًا عند فقدان الطاقة.

الثامن ، قابل للتخصيص للغاية. يمكن تخصيص الأبعاد والمواد ونوع القفل وأسلوب الباب وغيرها من الميزات وفقًا لمتطلبات العملاء لتناسب سيناريوهات التطبيق المختلفة.

5. المواصفات التقنية (القياسية)

مواد الإسكان: 304 الفولاذ المقاوم للصدأ أو 316L الفولاذ المقاوم للصدأ، أو ورقة الفولاذ المدفوعة على البارد مع طلاء مسحوق

مادة الباب: باب الفولاذ المقاوم للصدأ أو باب زجاجي مزدوج الطبقة (مع نافذة عرض)

سمك الزجاج النافذة: 4 إلى 5 ملم من الزجاج المقوى

نوع التشابك: التشابك الميكانيكي أو التشابك الإلكتروني

إمدادات الطاقة: التشابك الميكانيكي لا يتطلب أي طاقة. التشابك الإلكتروني يتطلب AC220V 50Hz

الأبعاد القياسية (العرض والأوقات؛ العمق والأوقات؛ الارتفاع): الأحجام الشائعة تشمل 400 وأوقات؛ 400 & مرات؛ 400 مم، 500 ومرات؛ 500 & مرات؛ 500mm، 600 & مرات؛ 600 & مرات؛ 600mm، 600 & مرات؛ 600 & مرات؛ 800mm، 800 & مرات؛ 800&مرات؛ 800mm ، والأحجام المخصصة غير القياسية المتاحة

سطح العمل: لوحة مسطحة من الفولاذ المقاوم للصدأ أو بكرات غير مدعومة

ختم طوق: سيليكون ختم طوق أو EPDM ختم طوق

التشطيب السطحي: التشطيب المفرشة أو المرآة المصقولة

درجة حرارة التشغيل: 0 إلى 40 درجة مئوية

رطوبة التشغيل: أقل من 95٪ رطوبة نسبية

طريقة التثبيت: تثبيت الجدار

6. تصنيف المنتج

حسب نوع التشابك: يستخدم صندوق المرور الثابت التشابك الميكانيكي هيكل ميكانيكي بحتة للترابط ، ولا يتطلب طاقة ، مناسبة للمواقع بدون إمدادات طاقة أو حساسة للتداخل الكهرومغناطيسي. يستخدم صندوق الترابط الإلكتروني Static Pass Box الأقفال الكهرومغناطيسية وحدات التحكم للترابط ، ويقدم استجابة سريعة وموثوقية عالية ووظائف الإنذار ، مناسبة للتطبيقات المتوافقة مع GMP.

حسب نوع الباب: الفولاذ المقاوم للصدأ باب ثابت مربع يتميز بنية الباب الفولاذ المقاوم للصدأ كلها، قوية ودائمة، مناسبة للاستخدام عالية التردد. يتميز صندوق مرور الباب الزجاجي الثابت بهيكل باب الزجاج المقلص مزدوج الطبقة ، وشفافية عالية لسهولة عرض المحتويات ، مناسبة للتطبيقات التي تتطلب رؤية في الوقت الحقيقي.

حسب المادة: صندوق مرور ثابت من الفولاذ المقاوم للصدأ مصنوع بالكامل من الفولاذ المقاوم للصدأ 304 أو 316L ، مقاوم للتآكل للغاية ، مناسب للمختبرات الصيدلانية والبيولوجية. الكربون فولاذ مسحوق مغلفة ثابتة مرور صندوق الإسكان مصنوع من الفولاذ المدفوع على البارد مع طلاء مسحوق، أقل تكلفة، مناسبة للبيئات الصناعية العامة.

عن طريق طريقة التثبيت: صندوق مرور ثابت قياسي مثبت في الجدار ، ومستوى مع سطح الجدار. صندوق مرور ثابت مثبت على الجدار مثبت على سطح الجدار عن طريق الحافة ، مناسب للجدران الرقيقة أو المواقع التي لا يمكن فيها إجراء فتحات كبيرة.

حسب التطبيق: يوفر مربع مرور ثابت قياسي وظائف النقل والترابط الأساسية فقط. UV Static Pass Box يتميز بمصباح تعقيم الأشعة فوق البنفسجية المدمج للتطهير السطحي الأولي للأشياء. يتميز صندوق تمرير ثابت نظيف بالداخل المعالج خصيصاً مع أسطح ناعمة خالية من الزاوية الميتة ، مناسبة لمتطلبات نظافة أعلى.

7. مجالات التطبيق

تستخدم صناديق المرور الثابتة على نطاق واسع في مواقع مختلفة مع متطلبات نظافة معينة ولكن دون الحاجة إلى وظائف تنقية معقدة.

صناعة الأدوية: تستخدم لنقل المواد في ورش عمل إنتاج الأدوية غير المعقمة ، ورش عمل إنتاج API ، ورش عمل التعبئة والتغليف ، وبين المستودعات ومناطق الإنتاج. صناديق المرور الثابتة مناسبة لنقل المواد بين المناطق النظيفة من الدرجة ج والدرجة د وبين المناطق النظيفة وغير النظيفة.

المختبرات البيولوجية: تستخدم لنقل العينات والكواشف في المختبرات البيولوجية العامة ومختبرات علم الأحياء الدقيقة ومختبرات علم الأحياء الجزيئية. يمكن استخدام صناديق المرور الثابتة مع مصابيح تعقيم الأشعة فوق البنفسجية للتطهير السطحي الأولي.

تصنيع الإلكترونيات: يستخدم لنقل المواد في ورش عمل تجميع المكونات الإلكترونية ، ورش عمل إنتاج PCB ، ورش عمل تجميع الأدوات الدقيقة. صناديق المرور الثابتة تمنع الغبار والجسيمات من الهجرة بين مناطق مختلفة.

المستشفيات والمرافق الطبية: تستخدم لنقل العناصر في الأجنحة العامة وغرف العلاج الخارجية وإدارات الإمدادات المعقمة المركزية ونقل الأدوية بين الصيدليات ومحطات الممرضات.

معالجة الأغذية: تستخدم لنقل المواد بين ورش عمل تغليف الأغذية ومناطق إعداد المواد الخام ومستودعات المنتجات النهائية ، ومنع دخول الآفات والغبار إلى مناطق الإنتاج.

إنتاج مستحضرات التجميل: يستخدم لنقل المواد بين ورش ملء مستحضرات التجميل، ورش التعبئة والتغليف، والمستودعات، والحفاظ على الظروف الصحية في مناطق الإنتاج.

الطباعة والتغليف: يستخدم لنقل المواد في ورش الطباعة ورش التصفيف مع متطلبات نظافة معينة.

الصناعة العامة: تستخدم لنقل المواد بين ورش العمل العامة والمستودعات في الإلكترونيات والآلات والكيماويات وغيرها من الصناعات، والحد من الغبار والمواد الأجنبية التي تدخل مناطق الإنتاج.

مؤسسات البحوث: تستخدم لنقل العينات والكواشف والأدوات في مختبرات البحوث المختلفة ، مما يقلل من تأثير دخول وخروج الموظفين على البيئات التجريبية.

مراكز البيانات: تستخدم لنقل المعدات بين غرف الخادم وممرات الصيانة ، مما يقلل من تأثير دخول وخروج الموظفين على بيئة مركز البيانات.

8. مقارنة مع صناديق المرور الأخرى

صندوق مرور ثابت مقابل صندوق مرور ديناميكي: صندوق مرور ثابت لا يحتوي على مروحة أو فلتر ، ويعتمد على العزلة المادية والترابط للنقل. يحتوي Dynamic Pass Box على مروحة ومرشح مدمجين مع قدرة التنظيف الذاتي. يقدم Static Pass Box تكلفة منخفضة ، بدون ضوضاء ، وتشغيل خالي من الصيانة. صندوق مرور ديناميكي لديه تكلفة أعلى ، وبعض الضوضاء ، ويتطلب استبدال الفلتر المنتظم وصيانة المروحة. صندوق مرور ثابت مناسب لمتطلبات نظافة أقل أو البنود غير حساسة للتلوث. صندوق مرور ديناميكي مناسب للنقل العظيم بين المناطق النظيفة عالية الجودة.

صندوق مرور ثابت مقابل صندوق مرور VHP: يتميز صندوق مرور VHP بقدرة تعقيم بيروكسيد الهيدروجين المتبخر ، مما يحقق معدل قتل Log6. صندوق مرور ثابت ليس لديه قدرة على التعقيم. VHP Pass Box مناسب للنقل العظيم مع تكلفة عالية ووقت دورة طويلة. مربع تمرير ثابت مناسب لنقل البنود النظيفة العامة مع تكلفة منخفضة وسرعة نقل سريعة.

مربع مرور ثابت مقابل مربع مرور الأشعة فوق البنفسجية: يضيف مربع مرور الأشعة فوق البنفسجية مصباح تعقيم الأشعة فوق البنفسجية إلى تصميم مربع مرور ثابت ، مما يوفر تطهير سطح العناصر. يعتمد Static Pass Box فقط على العزلة المادية. مربع مرور الأشعة فوق البنفسجية مناسب للتطبيقات التي تتطلب التطهير الأولي لأسطح البند. مربع مرور ثابت مناسب للتطبيقات التي لا تتطلب تطهير أو حيث يتم تطهير العناصر مسبقا.

9. دليل الاختيار

متطلبات مستوى النظافة: حدد المنتج المناسب بناء على الفرق في مستوى النظافة بين جانبي مربع المرور. للاختلافات الصغيرة بدون متطلبات التعقيم ، صندوق مرور ثابت مناسب. للاختلافات الكبيرة أو متطلبات العقم، يجب اختيار مربع مرور ديناميكي أو مربع مرور VHP.

خصائص البند: تحديد الأبعاد الداخلية بناء على حجم البنود التي سيتم نقلها. فكر في الحد الأقصى لطول وعرض وارتفاع العناصر ، مما يسمح بالتخليص المناسب. بالنسبة للأشياء الثقيلة ، فكر في اختيار الأسطوانات غير المدفوعة بالطاقة.

تردد الاستخدام: للاستخدام عالي التردد ، ينصح بنوع التشابك الإلكتروني للاستجابة السريعة والموثوقية العالية. للاستخدام المنخفض التردد ، يمكن اختيار نوع التثبيت الميكانيكي ، مما لا يتطلب طاقة ويقدم تكلفة أقل.

بيئة التثبيت: تأكيد نوع الجدار وسمكه ، واختيار التثبيت المثبت أو المثبت على الجدار. بالنسبة لجدران لوحة الشطيرة ، فإن التثبيت القياسي المتراكم مناسب. بالنسبة لجدران الطوب أو الخرسانة ، يجب إعداد فتحات التثبيت.

متطلبات المواد: للمختبرات الصيدلانية والبيولوجية ، ينصح بكل 304 أو 316L من الفولاذ المقاوم للصدأ. للبيئات الصناعية العامة، الصلب الكربوني مع طلاء مسحوق مناسب.

قيود الميزانية: عندما تكون الميزانية محدودة ومتطلبات النظافة معتدلة ، فإن صندوق المرور الثابت هو خيار اقتصادي ومعقول. نوع التشابك الإلكتروني أغلى من نوع التشابك الميكانيكي. المواد الفولاذية المقاومة للصدأ هي أغلى من المواد الفولاذية الكربونية.

متطلبات الامتثال: يجب على صناعة الأدوية اختيار صناديق المرور التي تتوافق مع متطلبات GMP ، والتي تتطلب عادة شهادات المواد وتقارير فحص المصنع.

نوع الباب: اختر الباب الزجاجي عندما تكون هناك حاجة إلى عرض المحتويات في الوقت الحقيقي. اختر باب الفولاذ المقاوم للصدأ عندما تكون هناك حاجة إلى متانة عالية.

10. التثبيت والصيانة

النقاط الرئيسية للتركيب: قطع فتحة في الجدار وفقا للأبعاد الخارجية لصندوق المرور. إدراج مربع مرور الإسكان في فتح الجدار، وضمان أنه مستوى. ملء الفجوات بين السكن والجدار بمركب الختم أو طبقات الختم لضمان الختم. تأمين مربع المرور على الجدار باستخدام المسامير التثبيت أو تثبيت الشفاه. لنوع التشابك الإلكتروني، وصل مصدر الطاقة والأرض. تثبيت الأبواب وضبط المفاصل لفتح وإغلاق سلس. اختبار وظيفة التشابك.

الصيانة اليومية: نظف الأسطح الداخلية والخارجية ونوافذ المشاهدة يوميا باستخدام قماش خالي من الشفاف ومواد التنظيف المناسبة. فحص بطاقات الختم بانتظام للشيخوخة أو الضرر أو التشوه. استبدال إذا تضررت. تحقق بانتظام من مفاتيح الباب للتخفيف وتشديد المسامير. بالنسبة لنوع التثبيت الميكانيكي ، تحقق بانتظام من آلية التثبيت لتشغيل سلس وتطبيق زيت التشحيم إذا لزم الأمر. بالنسبة لنوع التشابك الإلكتروني ، تحقق بانتظام من أضواء المؤشر والزعم للتشغيل الصحيح ؛ اختبار وظيفة حماية إيقاف الطاقة. تحقق من الأبواب لفتح وإغلاق سلس. تعديل إذا حدث الالتصاق.

استبدال الفلتر: لا يحتوي مربع مرور ثابت على فلتر ، لذلك لا تتطلب صيانة الفلتر.

إصلاح المشاكل الشائعة: إذا فشل القفل المتبادل ، تحقق من ما إذا كان رابط القفل المتبادل الميكانيكي عالقاً أو ما إذا كان القفل الكهرومغناطيسي الإلكتروني للقفل المتبادل ومتحكم يعملون بشكل صحيح. إذا لم تغلق الأبواب بشكل صحيح ، تحقق ما إذا كانت أغطية الختم مشوهة أو المفاصل فضفاضة. إذا كان نوع التشابك الإلكتروني ليس له طاقة، تحقق من اتصال الطاقة والفيوز. إذا لم تضيء أضواء المؤشر، تحقق مما إذا كانت المصابيح أو مصابيح LED متضررة. إذا كان جهاز الإنذار ينبه باستمرار ، تحقق من ما إذا كانت الأبواب مغلقة بالكامل أو ما إذا كان إعداد تأخير الإنذار مناسبًا.
